ประเภทแม่พิมพ์ฉีด

แม่พิมพ์ฉีดและเครื่องมือที่ใช้ในปัจจุบันมีหลายประเภท เช่น แม่พิมพ์สองแผ่น สามแผ่น และสแต็ค แม่พิมพ์สองและสามแผ่นมักใช้กับผลิตภัณฑ์ที่มีผนังหนักและไม่ใช่บรรจุภัณฑ์ ทั้งระบบระบายความร้อนและวิ่งร้อนใช้สำหรับแม่พิมพ์จานสองและสามแผ่น แม่พิมพ์สแต็คทั้งหมดใช้ท่อร่วมร้อนเพื่อส่งหลอมไปยังโพรง ส่วนประกอบแม่พิมพ์แต่ละชิ้นต้องได้รับการกลึงและเสร็จสิ้นให้ได้ขนาดที่แน่นอนด้วยความคลาดเคลื่อนที่เข้มงวดมากและต้องผ่านการอบชุบด้วยความร้อนเพื่อให้สามารถทนต่อแรงฉีดและแรงกดที่สูงมาก แม่พิมพ์ฉีดเป็นแม่พิมพ์ที่แพงที่สุดที่ใช้ในกระบวนการผลิตพลาสติกโดยมีระยะเวลารอคอยสินค้านานมาก ซึ่งจำเป็นสำหรับการออกแบบและการผลิต แม่พิมพ์ฉีดทุกชิ้นต้องได้รับการทดสอบและดีบั๊กเพื่อพิสูจน์ให้เห็นถึงระบบการดีดออก ระบบทำความเย็นและ/หรือความร้อน และส่วนประกอบการทำงานก่อนที่จะนำไปผลิต

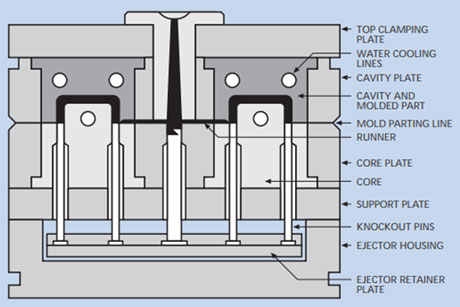

แม่พิมพ์ฉีดแบบสองแผ่น มีสายงานตัดเฉือนเพียงเส้นเดียว หากใช้รางวิ่ง จะเชื่อมต่อกับผลิตภัณฑ์ขึ้นรูปและต้องถอดและแยกออกด้วยตนเองหลังจากนำชิ้นส่วนออก แม่พิมพ์ฉีดชนิดนี้มีต้นทุนการผลิตต่ำที่สุด และมักใช้สำหรับชิ้นส่วนที่มีรูปทรงค่อนข้างง่าย

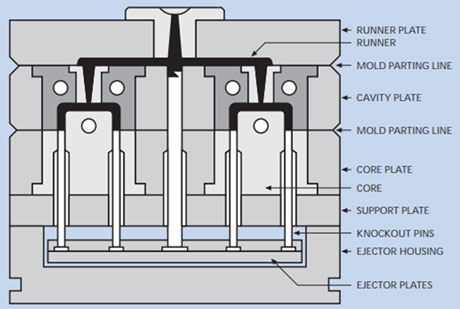

แม่พิมพ์ฉีดสามแผ่น มีสองสายงานตัดกัน สายหนึ่งสำหรับระบบวิ่งและอีกสายหนึ่งสำหรับผลิตภัณฑ์ขึ้นรูป เมื่อแม่พิมพ์ฉีดเปิดออก รางวิ่งจะถูกแยกออกจากผลิตภัณฑ์โดยอัตโนมัติเพื่อให้สามารถจัดการแยกกันได้ ซึ่งช่วยลดความจำเป็นในการแยกและถอดด้วยมือ และระบบป่วงและรางน้ำอาจถูกป้อนโดยตรงไปยังระบบรีไซเคิล แม่พิมพ์ประเภทนี้มีราคาแพงกว่าแม่พิมพ์สองแผ่น

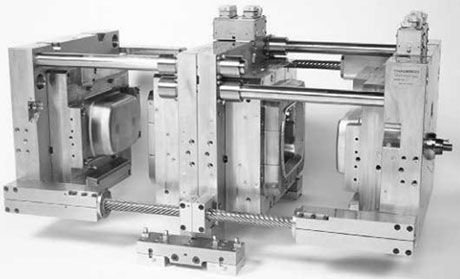

แม่พิมพ์ฉีดแบบกองสามารถมีได้สอง สามหรือสี่ระดับ ข้อดีของสแต็คโมลด์คือ โดยทั่วไปแล้วจะสามารถผลิตผลิตภัณฑ์จำนวนมากขึ้น เมื่อเทียบกับแม่พิมพ์สองหรือสามแผ่นที่ใช้น้ำหนักแคลมป์เครื่องจักรเดียวกัน ข้อเสียคือต้องใช้แม่พิมพ์ที่มีช่องรับแสงมากขึ้นเพื่อรองรับความสูงของแม่พิมพ์ แม่พิมพ์ฉีดชนิดนี้มีราคาแพงกว่ามากและใช้เวลานานกว่าในการสร้าง แม่พิมพ์สแต็คสามระดับเป็นของใหม่มากและแม่พิมพ์สแต็คสี่ระดับมีมานานกว่าห้าปีแล้ว อุตสาหกรรมบรรจุภัณฑ์นมและฝาปิดมักใช้สแต็คโมลด์ สี่ระดับเป็นเรื่องปกติสำหรับฝาปิด และสองระดับเป็นเรื่องปกติสำหรับคอนเทนเนอร์
